五軸數控機床RTCP（Rotational Tool Center Point，旋轉刀具中心點）精度檢測與校正對于確保加工質量和機床性能至關重要。以下是RTCP精度檢測與校正的一般步驟和方法：

一、RTCP精度檢測

準備檢測工具：進行RTCP精度檢測需要使用專門的檢具和工具，如分表、表座、檢驗棒（包括直棒和球棒，一般選用精度較高的Diebold戴博品牌）等。

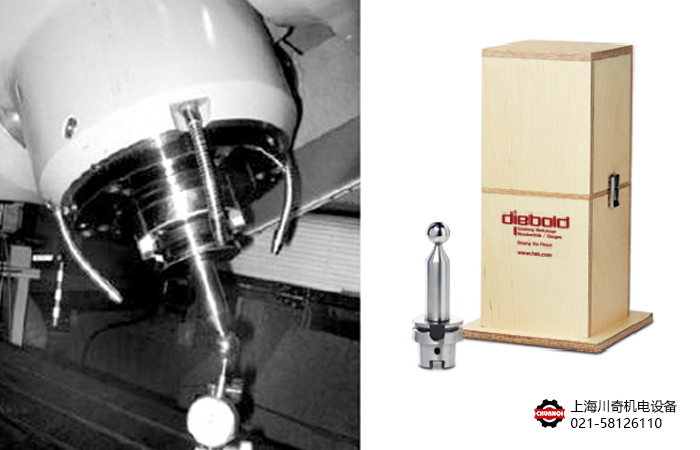

安裝與調試：將球頭檢棒安裝在主軸上，將千分表及表座安裝在工作臺上，并進行定位和校正。
檢測過程：測量機床運動形成的軌跡，并將這一軌跡進行分析，分析出誤差幅值。
記錄和分析：記錄檢測過程中的數據和結果，對誤差進行分析，找出影響RTCP精度的關鍵因素。




二、RTCP精度校正

調整伺服參數：根據RTCP精度檢測結果，對五軸機床的伺服參數進行優化和調整。這包括旋轉軸和直線軸的伺服動態特性的測定和調整，以保證加工動態精度。
補償調整：根據RTCP的中心點長度、機械偏心等因素，對機床進行補償調整。這可以通過修改機床參數或安裝補償裝置來實現。
校驗和調整：在調整伺服參數和補償后，對機床進行校驗和調整，確保RTCP精度達到要求。這可以通過重復檢測過程并觀察誤差是否減小來驗證。
維護和保養：定期對機床進行維護和保養，保持機床的穩定性和精度。這包括清潔機床、檢查零部件磨損情況、更換易損件等。



通過以上步驟和方法，可以有效地檢測和校正五軸數控機床的RTCP精度，提高加工質量和機床性能。同時，遵循相關標準和規范進行操作也是確保檢測與校正準確性的重要保障。
